PVC井壁管的型号

2021-02-22 11:10:06

一般轻型井点降水深度是0.5米。沿基坑四周每隔一定间距布设PVC井壁管,PVC井壁管底部设置滤水管插入透水层,上部接软管与集水总管进行连接,集水总管为Φ150钢管,周身设置与井点管间距相同的Φ40吸水管口,然后通过真空吸水泵将集水管内水抽出,从而达到降低基坑四周地下水位的效果,保证了基底的干燥无水。


一般每组为60m,但现在的设备都很差,总管的长度一般取50m,不超过55m。轻型井点降水必须经过计算,一般取2.5至3m的间距有一根吸水管。井点管采用Φ60×5长6.0m无缝钢管。井点管距离基坑壁一般可取0.7~1.0m,以防局部漏气。井点管间距一般为0.8m、1.2m、1.6m,由计算或试验确定。井点管在总管四角部位应适当加密。


管下端配2.0m滤管,滤管采用与井点管同直径钢管,井点管和滤管之间连接钢制管箍,与集水总管连接用耐压胶管,滤管钻梅花孔,直径5mm,距15mm,外包尼龙网五层,钢丝网二层,外缠20#镀锌铁丝,间距10mm。


集水总管为内径100—127mm的无缝钢管,每节长4米,其间用橡皮套管连结,并用钢箍接紧,以防漏水,总管上装有与井点管联结的短接头,间距0.8米—1.2米。


井点的平面布置:当基坑或沟槽宽度小于6m,且降水深度不超过5m时,可用单排线状井点,布置在地下水流的上游一侧,两端延伸长度以不小于槽宽为宜。如宽度大于6m或土质不良,则用双排线状井点。面积较大的基坑宜用环状井点,有时也可布置成U形,以利于挖土机和运土车辆出入基坑。

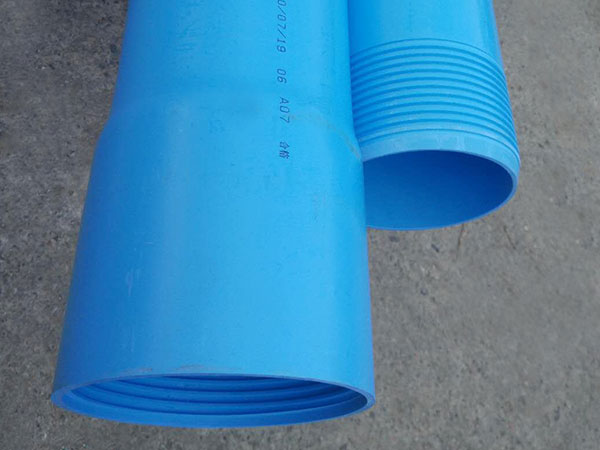

PVC井壁管
